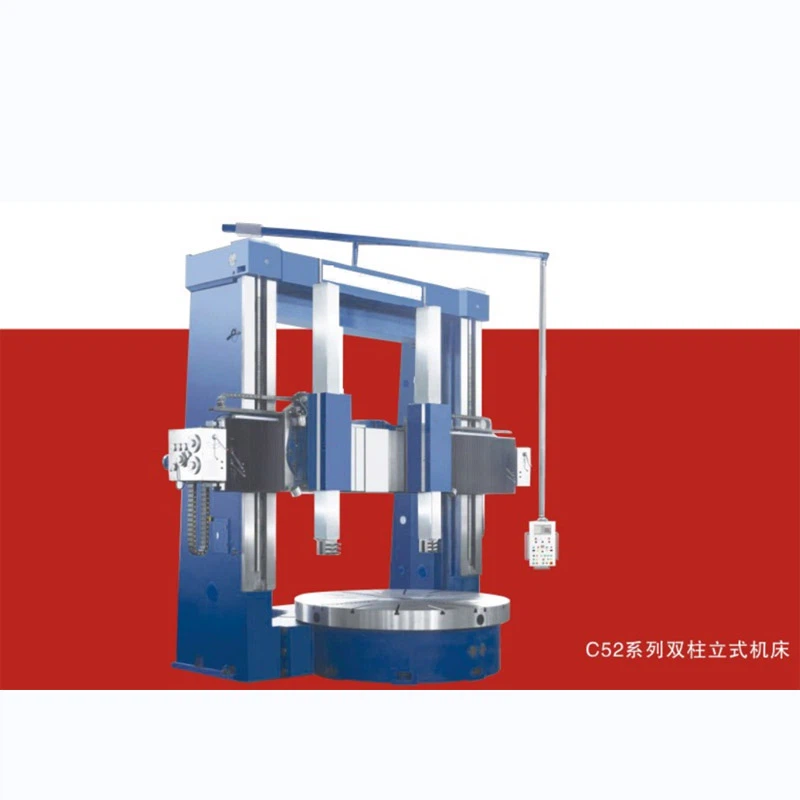

1. 이 공작 기계 시리즈는 다양한 산업 분야의 기계 가공에 사용되며 내부 및 외부 원통형 표면, 원추형 표면, 단면, 홈 가공 등의 황삭 및 정삭에 사용할 수 있습니다.
2. 공작 기계의 주 구동 장치는 AC 모터에 의해 구동됩니다. 16-레벨 또는 4-레벨 스핀들 속도 변경 메커니즘을 통한 AC. 작업대의 속도 범위를 실현하십시오.
3. 작업대의 메인 샤프트는 센터링을 위해 고정밀 조정 가능한 방사형 동일 간격 복열 짧은 원통형 롤러 베어링을 채택합니다. 정전류 정압 가이드 레일은 축 방향으로 사용되므로 작업대는 높은 회전 정밀도, 큰 하중 지지력 및 작은 열 변형 특성을 갖습니다.
4. 공작 기계는 고객의 요구에 따라 항온 냉각 장치를 채택할 수 있습니다. 공작 기계의 가공 정확도와 다양한 기술 지표의 안정성을 보장하기 위해 독립적인 액체 압력 스테이션 시스템을 설치할 수 있습니다.
5. 기둥, 보, 수직 램 등의 궤적 표면은 정밀 연삭되어 있습니다. 정밀도가 높고 출력이 좋습니다.
6. 공작 기계 전기 제품은 PLC 제어 시스템을 사용하여 전기 제품의 안정적이고 신뢰할 수 있는 품질을 보장합니다.
7. 램이 사각 램으로 변경됩니다. 램은 단면적이 크고 강성이 좋습니다. 크로스빔과 상부와 드럼의 접촉면은 강재 상감 구조를 채택하고 있습니다.
|
사양 |
단위 |
C5225*H/20 |
C5232*H/20 |
C5240*H/20 |
|
최대 회전 직경 |
밀리미터 |
2500 |
3200 |
4000 |
|
테이블 직경 |
밀리미터 |
2250 |
2500 |
2830 |
|
공작물의 최대 높이 |
밀리미터 |
1600/2000 |
2000/2500 |
2000/2500 |
|
공작물의 최대 중량 |
t |
20 |
20 |
20 |
|
테이블의 최대 토크 |
KN.m 님 |
63 |
63 |
63 |
|
테이블 속도 범위 |
r/분 |
2-63 |
2-63 |
2-63 |
|
레일 헤드의 최대 절삭력 |
KN (케이엔) |
30 |
35 |
35 |
|
레일 헤드의 회전 |
º |
±30º |
±30º |
±30º |
|
이송속도 범위(단계12) |
mm/분 |
0.2-145 |
0.2-145 |
0.2-145 |
|
raihead의 수평 이동 |
밀리미터 |
1400 |
1750 |
2150 |
|
레일 헤드의 램 이동 |
밀리미터 |
1000 |
1250 |
1250 |
|
공구 헤드의 Raoid 이송 |
mm/분 |
1550 |
1550 |
1550 |
|
도구 모음 섹션의 높이 |
mm |
40*50 |
40*50 |
40*50 |
|
주발동기의 힘 |
kW |
55 |
55 |
55 |
|
전체 치수(L*W*H) |
밀리미터 |
540*470*480/520 |
610*480*520/570 |
690*510*640/690 |
|
기계 무게(약) |
t |
34/36 |
38/40 |
44/46 |
